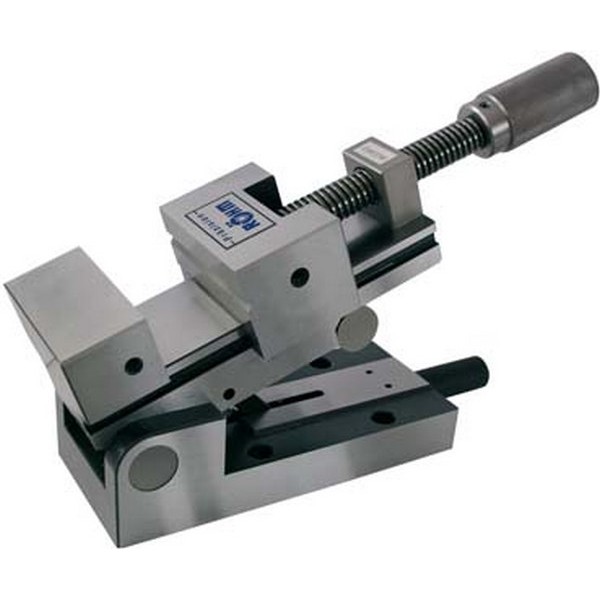

Etau de précision PS-SV à axe pivotant à l'avant, Taille : 2, Larg. : des mors 90 mm, Capacité de serrage 120 mm, Hauteur des mors : 40 mm

Etau de précision PS-SV à axe pivotant à l'avantTaille : 2, Largeur des mors 90 mm, Capacité de serrage 120 mm, Hauteur des mors : 40 mm, Hauteur totale : 113 mm, Longueur totale : 210 mm, Poids : 11 kg - Corps et mors en acier à outils allié - Trempé et finement poli - Mors fixe lisse, mors mobile avec prisme horizontal rectifié - Serrage et desserrage à l'aide d'une broche filetée - Plage de réglage de l'angle 0° à 46° grâce à des cotes finales selon le principe du sinus - Cheville d'appui et de support trempées et polies avec une précision de 0,001 mm - Le dispositif de serrage peut être verrouillé mécaniquement dans toute position angulaire - Perpendicularité : 100 mm = 0,005 mm - Parallélisme : 100 mm = 0,002 mm - Ecart angulaire pour 45° ± 15 - Pour une grande précision de travail dans la construction d'outils lors du polissage, fraisage, mesurage, etc. Livraison : dans une caisse en bois. Formule de calcul pour la cote finale x x = sin alpha - K (pour surface d'appui A) x = sin alpha - K + 1 (pour surface d'appui B) Exemple: Valeur recherchée: cote finale pour ajustage d'angle de 24° 15' sur l'étau de précision sinusoïdal PS-SV. Donné : K = 100, sin alpha = 0,4107 Calcul : x = 0,4107 · 100 = 41,07 La hauteur de la cote finale s'élève à 41,07 mm"
