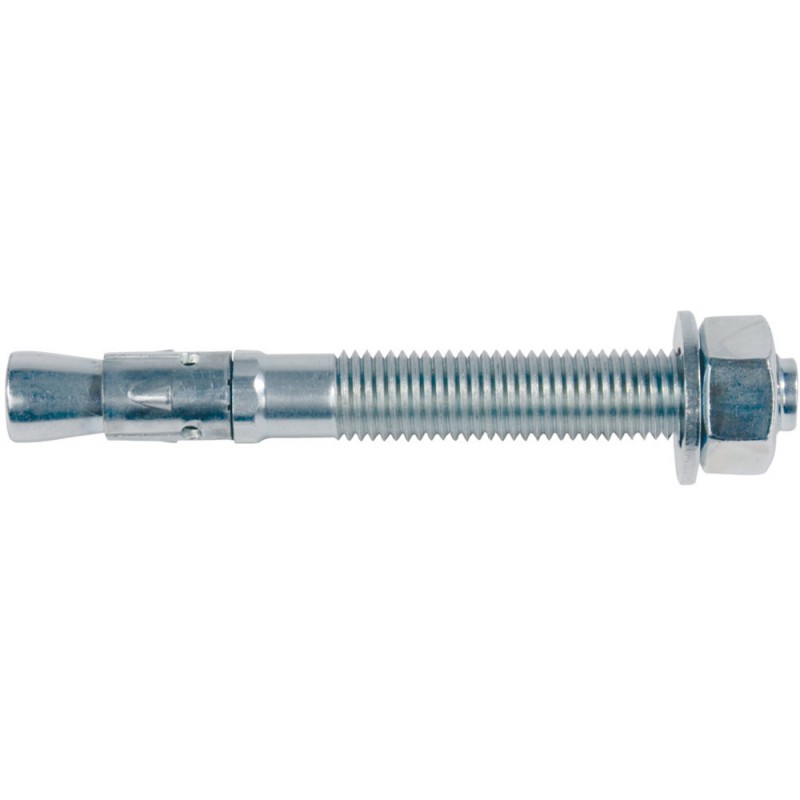

Goujon d'ancrage UPAT IMC 8/ 20/ 81 galZn (Par 100)

Upat® boulon d'ancrage IMC, galvanisé

, Acier galvanisé •
• Convient particulièrement pour la fixation des charges modérées dans la région intérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• L'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657003665
La groupe: ancrage Wedge IMC galvanisé
Type: IMC 20/08/81
Sujet: M8 mm
Longueur: 81 mm
Diamètre de perçage: 8 mm
Profondeur du trou pour fixation traversante min. 76 mm
Profondeur d'ancrage: 40/30 mm
Epaisseur de fixation max. 20 mm
Longueur du filetage: 49 mm
Key largeur: 13 mm
Lave Diamètre extérieur: 15 mm
Lave-amidon: 1,4 mm
Profondeur d'ancrage (standard): 40 mm
Longueur effective (réduite) max.: 30 mm
Longueur effective (standard) max. 20 mm
Profondeur d'ancrage (réduit): 30
