Goujon d'ancrage UPAT IMC 20/ 30/184 galZn (Par 10)

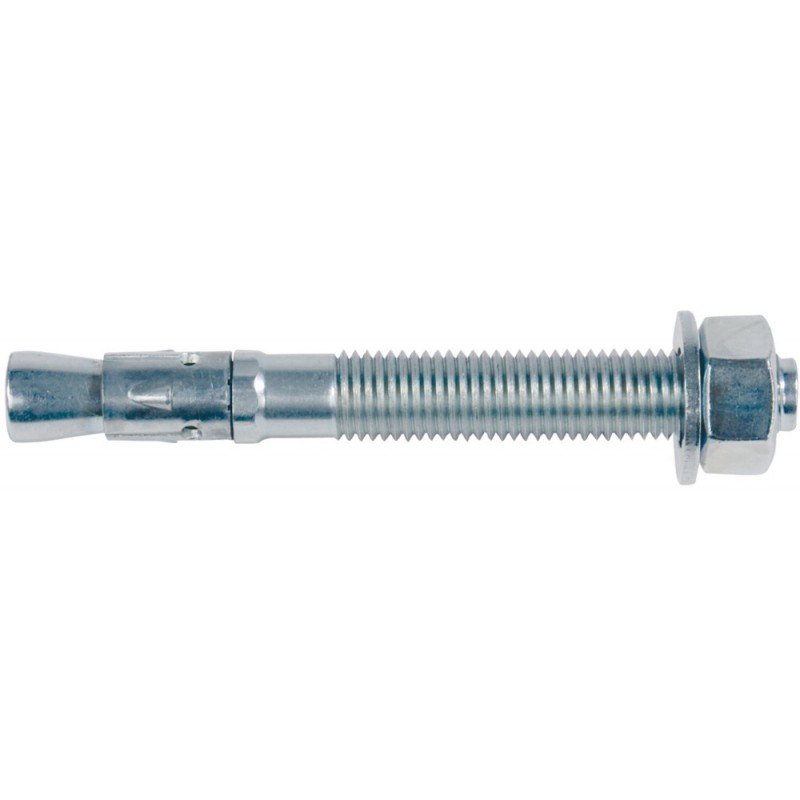

Upat® boulon d'ancrage IMC, galvanisé

• Acier galvanisé
• Convient particulièrement pour la fixation des charges modérées dans la région intérieure dans le béton non fissuré et la pierre naturelle à structure dense
• En raccourcissant de 2 cm peut être sauvé effort de forage et les coûts matériels
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• Très souvent, les boulons d'ancrage pour attacher minces composants et applications en béton où les charges jouent un rôle subalterne, utilisé
• L'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

Type K: raccourci

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657004952
La groupe: ancrage Wedge IMC galvanisé
Type: IMC 20/30/184
Sujet: M20 mm
Longueur: 184 mm
Diamètre de perçage: 20 mm
Profondeur du trou pour fixation traversante min. 165 mm
Profondeur d'ancrage: 105/80 mm
Epaisseur de fixation max.: 30 mm
Longueur du filetage: 90 mm
Taille clé: 30 mm
Lave Diamètre extérieur: 36 mm
Lave-amidon: 2,7 mm
Profondeur d'ancrage (Standard): 105 mm
Longueur effective (réduite) max.: 55 mm
Longueur effective (standard) max.: 30 mm
Profondeur d'ancrage (réduit): 80
