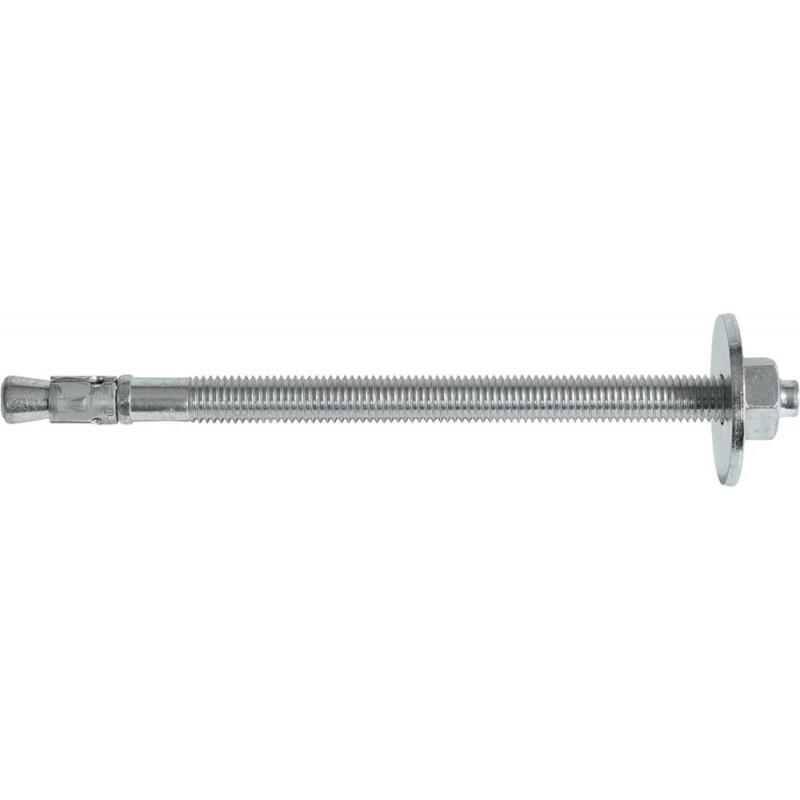

Goujon d'ancrage UPAT IMC 12/100/196 GS galZn (Par 20)

Upat® boulon d'ancrage IMC GS, galvanisé

, Acier galvanisé •
• Avec une grande machine à laver
• Particulièrement adapté pour le montage modéré à l'intérieur des charges lourdes dans le béton non fissuré et la pierre naturelle à structure dense
• En raison de la plus grande pré-vaisselle peuvent être des composants druckempfindlichere fixé en douceur et facilement alignés avec les trous longitudinaux
• Peut placer dans le flux et par trous de montage et peut être pris économise de l'énergie avec le marteau dans le puits
• Lors du serrage de l'écrou, le boulon coulisse dans la bague d'expansion, qui prend appui contre la paroi du trou de forage et assure une sécurité de maintien
• qui est fréquemment utilisé pour la fixation des systèmes de support de câbles et balustres
• l'approbation de l'ETA Option 7 pour béton non fissuré
• ETA-10/0169

RENSEIGNEMENTS SUR LE PRODUIT:
Numéro d'article: 4000657018560
La groupe: ancrage Wedge IMC GS galvanisé
Type: IMC 12/100/196 GS
Sujet: M12 mm
Longueur: 196 mm
Diamètre du foret: 12 mm
Profondeur du trou pour fixation traversante min. 185 mm
Profondeur d'ancrage: 65/50 mm
Longueur du filetage: 149 mm
Clé taille: 19 mm
Lave Diamètre extérieur: 23 mm
Rondelle d'amidon: 2,3 mm
Longueur effective (réduite) max. 115 mm
Longueur effective (standard) max. 100 mm
