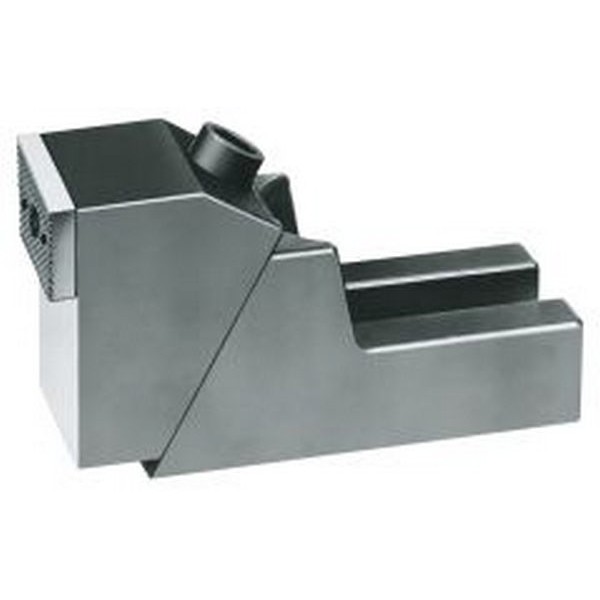

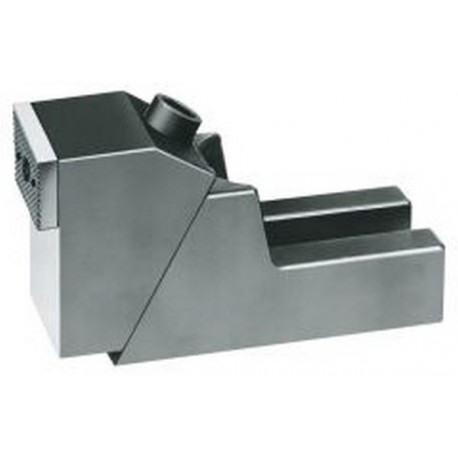

Crampon plaqueur stable, Larg. : de rainure : 20 mm 22 mm 24 mm 28 mm 30 mm, b1 26 mm, c 11 mm, h : 100 mm, h1 : 45 mm, h2 : 118 mm, h3 : 40 mm,

Crampon plaqueur stable, Largeur de rainure : 20 mm 22 mm 24 mm 28 mm 30 mm, b1 26 mm, c 11 mm, h : 100 mm, h1 : 45 mm, h2 : 118 mm, h3 : 40 mm, b : 75 mm, l : 230 mm, l1 : 138,5 mm, e : 12 mm - Corps de base en fonte malléable - Mors de serrage en acier cémenté, trempé, réversible - Construction haute avec guidage des prismes exact Livraison : sans tournevis hexagonal et vis de fixation. Remarque : les efforts de serrage indiqués sont obtenus par une excellente conception des vis de fixation et une exploitation maximale des couples de serrage tolérés. La force de traction basse F2 est atteinte sur les surfaces planes des pièces à usiner. Grâce à leur face de serrage de grande dimension, ces crampons plaqueurs stables sont adaptés au serrage latéral des pièces hautes. Crampons plaqueurs réversibles, avec côté lisse pour les pièces déjà travaillées et un côté rugueux pour les surfaces brutes. Pour une fixation sur la table de machine, nous conseillons l'utilisation de deux vis de serrage! Les vis de fixation pour les rainures en T DIN 787 doivent être commandées séparément selon la largeur de la rainure, 2 vis par crampon.
