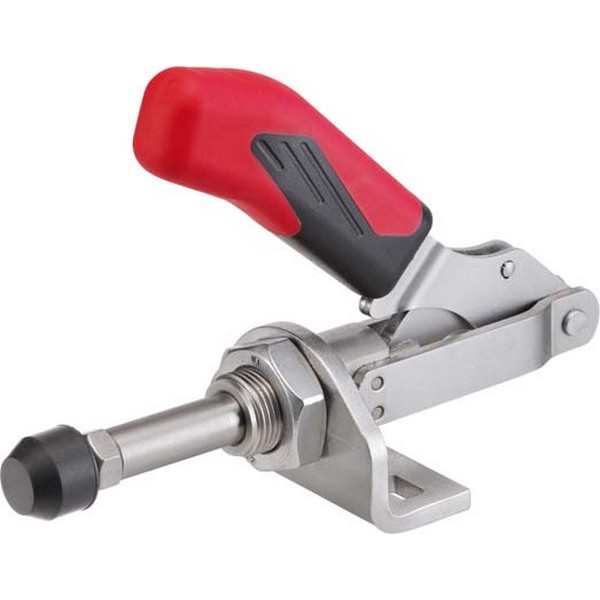

Sauterelle à tige coulissante et petite embase angulaire, Taille : 0, Capacité du piston F1 0,8 kN, Capacité du piston F2 0,8 kN

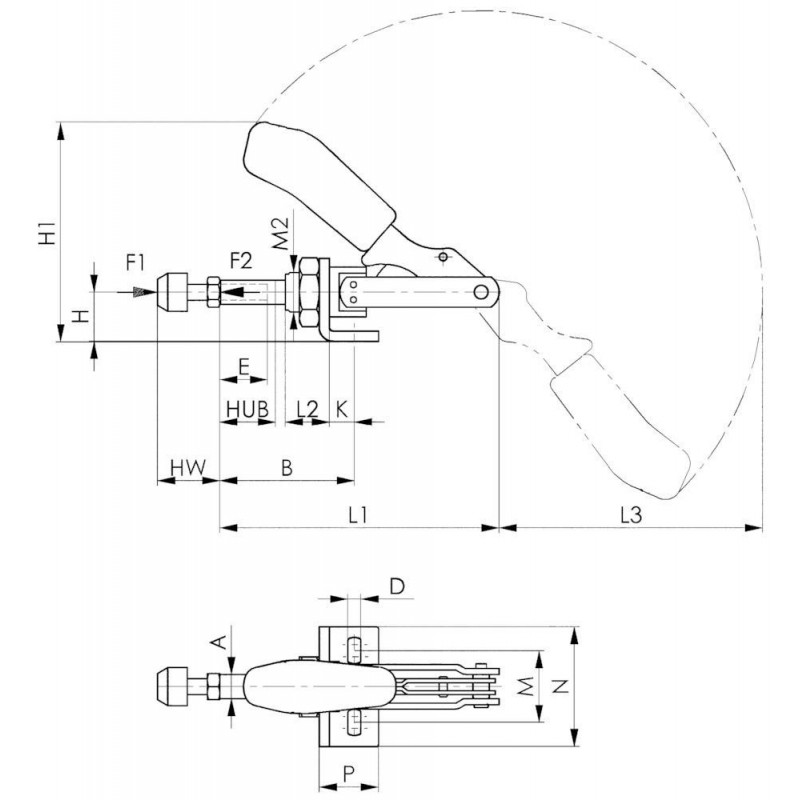

Sauterelle à tige coulissante et petite embase angulaireTaille : 0, Capacité du piston F1 0,8 kN, Capacité du piston F2 0,8 kN, Hauteur totale : 46 mm, Longueur totale : 90 mm, Vis de pression : M4 x 20 mm - Sauterelle à pression et traction (barre de poussée et levier à main synchronisés) - Long guidage de la barre de poussée avec filetage de fixation et écrou - Galvanisé, passivé - Rivet en acier inoxydable - pièces du levier et barre de poussée en acier traité - Taille 3 avec coussinets cémentés - Articulations graissées - Poignée ergonomique en plastique rouge résistant à l'huile - Le levier manuel peut être tourné dans n'importe quel angle par rapport à la surface de base Livraison : complet avec vis de calage traitée et galvanisée Avantage : La sauterelle peut être montée sans l'embase sur les parois en tôle ou vissée dans les montures à l'aide de son filetage.
